ГВД 4/5 7.0 HR

додати до порівняння

технічні характеристики

метрична система
імперська система
Діапазон подачі
19-38 л/с
300-600 галонів/хв.
Діапазон обертання
149-300 об./хв.
149-300 об./хв.
Співвідношення швидкості обертання
0,131 об./л
0,497 об./галон
Рекомендований максимально диференціальний тиск
10 860 кПа
1 580 psi
Співвідношення моменту
1,135 Нм/кПа
5,77 фут фунт/ psi
Момент при максимальному диференціальному тиску
12 330 Нм
9 090 фут фунт
Гальмівний обертовий момент
18 490 Нм
13 630 фут фунт
Відстань від долота до регулятора кута
-
-
Приєднувальні різьби
-
-
Максимальне навантаження на долото
30 450 даН
68 500 фунтів
Максимальне зусилля натягу при зворотній проробці
24 500 даН
55 200 фунтів
Максимальне зусилля натягу
265 400 даН
597 000 фунтів
Вага двигуна
970 кг
2 100 фунтів
Довжина двигуна
8,56 м
28,08 фути
Момент закручування АКО (S22)
40 700 Нм
30 000 фут фунт
Діаметр свердловини
200-250 мм
7 7/8" - 9 7/8"
Верхня приєднувальна різьба
NC 50 (4 1/2" IF) (З-133)
NC 50 (4 1/2" IF) (З-133)
Приєднувальна різьба до долота
4 1/2" Reg (З-117)
4 1/2" Reg (З-117)
Момент закручування АКО (S14)
-
-
Момент закручування стабілізатора
16 300 Нм
12 000 фут фунт
Розмір стабілізатора
212,7 мм
8 3/8"

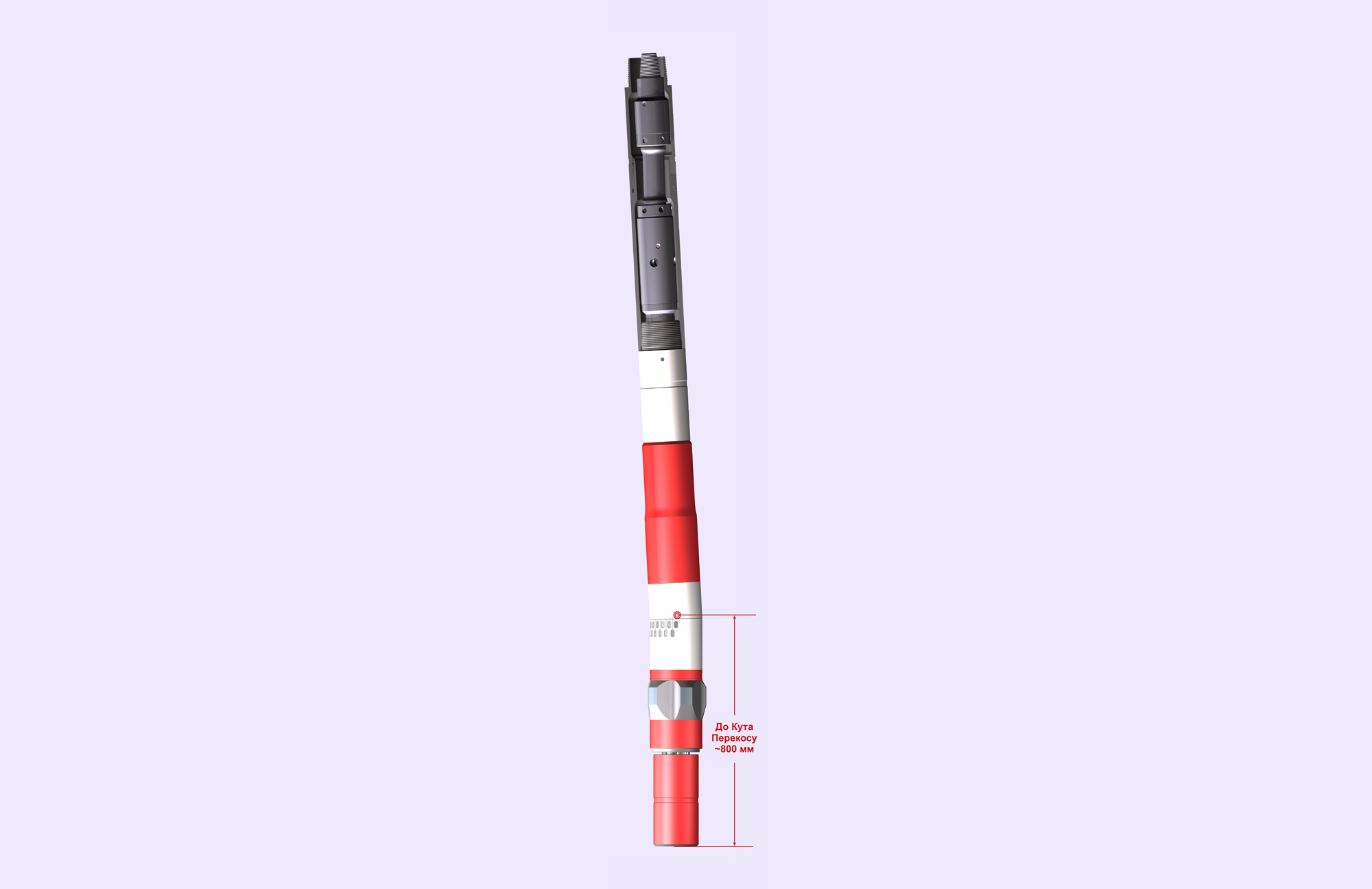

Відстань від долота до кривого перевідника, що регулюється
1,72 м
5,64 фути
Відстань від долота до кривого перевідника, що не регулюється
0,8 м
2,62 фути
